AM 1202

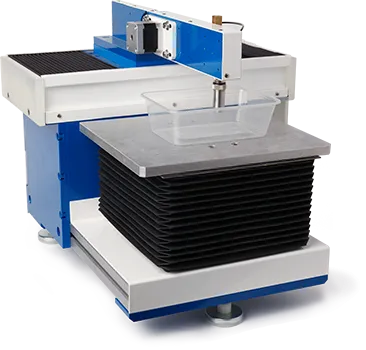

Акустический микроскоп Tessonics
Универсальный акустический микроскоп Tessonics AM 1202 предназначен для неразрушающей оценки и визуализации внутренней структуры образцов. Основные области применения: промышленный контроль качества и биомедицинские исследования. Устройство имеет компактную конструкцию и широкие возможности для анализа 2D- и 3D-данных. Микроскоп состоит из настольного сканера и компьютера с платой сбора данных.
Применение
- Проверка и контроль качества сварных соединений
- Тестирование адгезионного соединения
- Определение пористости в отливках
- Проверка целостности композитных материалов
ПРЕОБРАЗОВАТЕЛИ
- Микроскоп работает со стандартными сферически-фокусированными преобразователями в диапазоне частот от 5 до 100 МГц.
- Стандартный UHF сверхвысокочастотный разъем
- Axial UHF-разъём или боковой микроточечный разъём
ОБЛАСТЬ ПРОСМОТРА
- Сканер обеспечивает точное перемещение и позиционирование акустической линзы в области размером 110 × 150 мм с повторяемостью не хуже 5 мкм по осям X и Y.
- Вертикальное перемещение с электроприводом на 50 мм с точностью 0,5 мкм. Регулировка угла наклона в двух направлениях в диапазоне ±10 градусов
СБОР ДАННЫХ
400 MSa/s, 14 bits, RF bandwidth 500MHz
ОПЕРАЦИОННАЯ СИСТЕМА
Windows 7, Windows 10
ТИПЫ ИЗОБРАЖЕНИЙ
A-, B-, C- и M-сканы
РАЗМЕРЫ
400 × 420 × 320 mm
ПИТАНИЕ
110 - 240 V
ВЕС
14 kg
