Платформа ультразвукового контроля качества точечной сварки F2

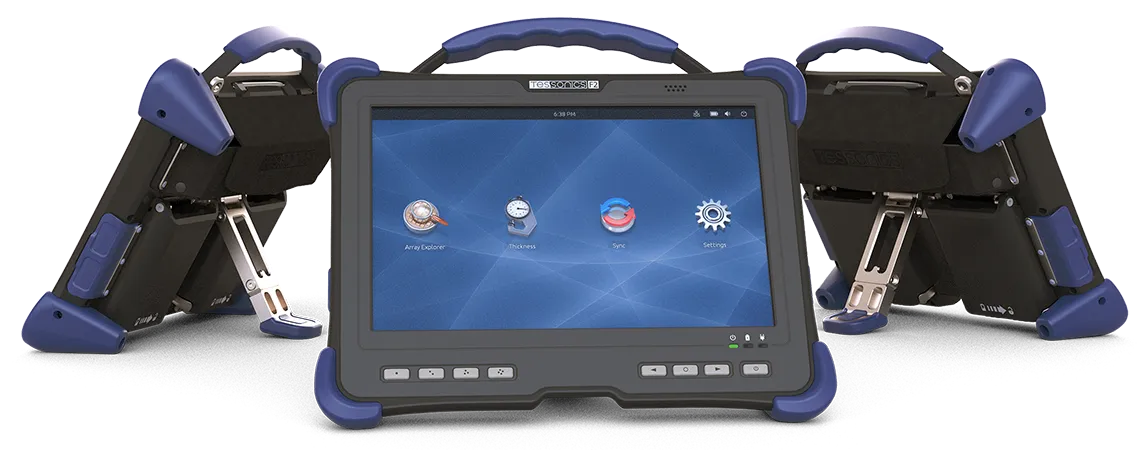

F2 - это ультразвуковое устройство, предназначенное для проведения лабораторных исследований и контроля качества в различных областях применения, включая контактные точечные сварные швы и клеевые соединения. Используя уникальную технологию многоканальных ультразвуковых матричных матриц, это портативное и простое в эксплуатации устройство способно создавать внутренние ультразвуковые С-сканирующие изображения дефектов и структур. Наши алгоритмы оценивают характеристики, определяющие качество, которые можно сравнить с предопределенными спецификациями. Чтобы еще больше повысить удобство работы оператора, наше программное обеспечение помогает принимать решения в автоматическом или полуавтоматическом режиме, проводит процедуры проверки с помощью понятной графики, сохраняет данные о проверенных деталях и интегрируется в более крупную инфраструктуру с централизованным планированием проверок и отчетностью.

RSWA ПО

Плакат прибор F2

ABIS ПО

ВОЗМОЖНОСТИ
Прибор F2:

RSWA Resistance Spot Weld Analyzer

ABIS Adhesive Bond Inspection System

Встроенные возможности платформы:

Датчики со встроенной системой определения материалов
Неограниченное количество элементов матрицы
Сменные кабели датчиков
Однокадровый и непрерывный режим сбора данных в режиме реального времени
Инфраструктурные решения, поставляемые с платформой, включают: планирование и управление плановыми проверками, синхронизацию данных, отчетность и интеграцию с существующими системами заказчика.
Режим RSWA: сварные пакеты емкостью 2 и 3 тонны
Режим ABIS: Пакеты с адгезионным соединением
Материалы: Сталь и алюминий; толщина листов 0,6 – 2,4 мм
Покрытия: Голые, с нанесенным покрытием и окрашенные

Процессор

Apollo Lake Intel Pentium N4200
Quad Core, 1.1 GHz, up to 2.5 GHz

Экран

10.1” IPS panel, 1920 × 1200
Resistive touch screen
Replaceable screen protector

Память

4 GB DDR3L
256 GB SSD

Питание

2 × Smart Li-ion batteries, 14.4 V, 49 Wh
Среднее время работы: 9–12 hours
Питание от сети: 100–240 V, 65 W

Операционная система

Windows 10 IoT 64-bit

Связь

WLAN 802.11 a/b/g/n/ac
Bluetooth®
2 × USB 2.0, 1 x HDMI, 1 x DC-In

Температура работы

+5º – +40º C
хранение при температуре -20º – +60º C

Вес и размеры:

2.3 kg
27.6 × 22 × 5.7cm
настраиваемая опора
фрезерованный алюминиевый корпус

ПРОГРАММНЫЕ ОБОЛОЧКИ

RSWA

Resistance Spot Weld Analyzer

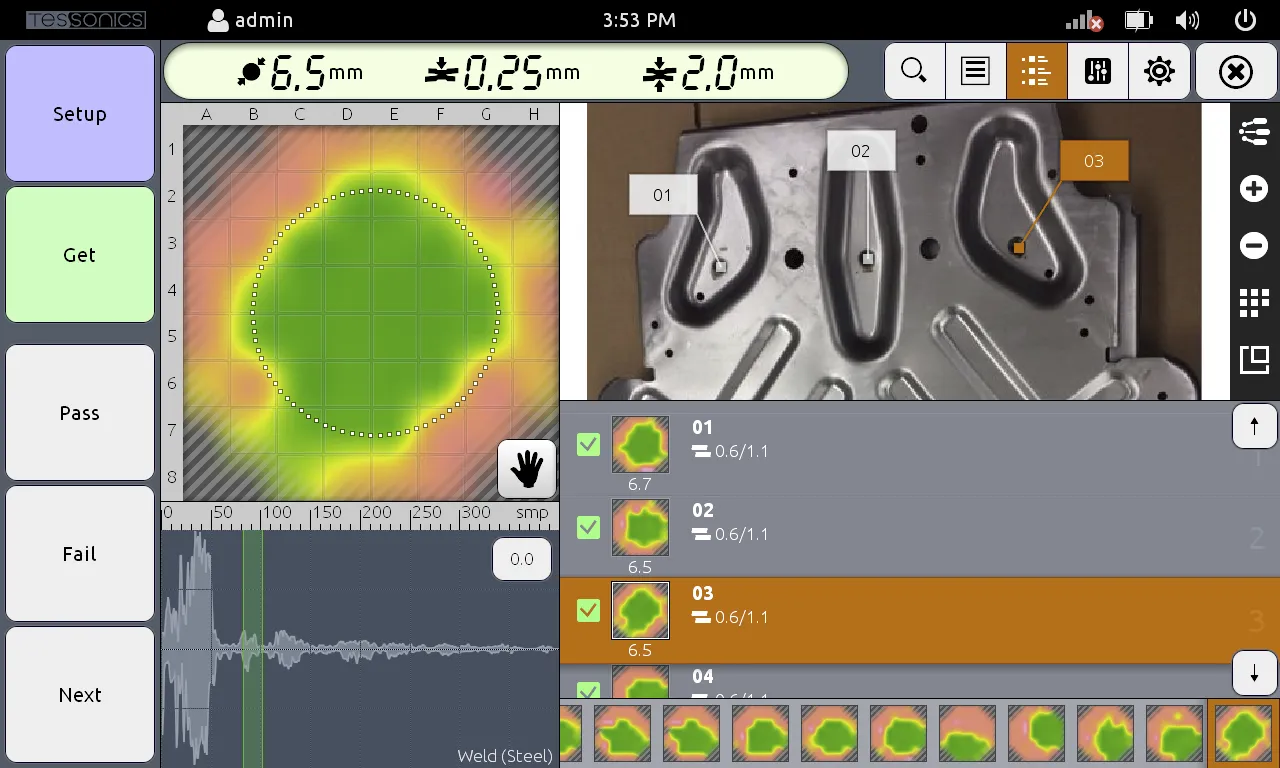

RSWA - это ультразвуковое устройство, предназначенное для контроля качества контактных точечных сварных соединений. RSWA - это портативное и простое в эксплуатации устройство, способное получать изображения внутренних структур точечного сварного соединения. В дополнение к изображению в реальном времени на экране, это устройство оценивает диаметр точки сварки и сравнивает его с заранее установленными минимальными требованиями.

Используя уникальную технологию многоканального ультразвукового матричного преобразователя, RSWA собирает данные с поверхности и внутренних структур сварной точки. Специальные алгоритмы используют эти данные для восстановления изображения точечного сварного соединения и оценки среднего диаметра участка сварки в режиме реального времени.

Свойства

Однокадровый и непрерывный режимы сбора данных
Автоматическая и ручная оценка размера измерения
Автоматическое определение глубины сканирования внутри металла
Два уровня сложности пользовательского интерфейса в зависимости от навыков оператора
Встроенная система отчетности и файловое хранилище
Приложение
Металлические соединения: 2Т и 3Т; толщина листов 0,6 – 2,4 мм
Типы материалов: низкоуглеродистая сталь, высокопрочная сталь, двухфазная сверхвысокопрочная сталь
Покрытия: голое, цинковое (оцинкованное, гальваническое покрытие), электронное покрытие, краска

ABIS

Adhesive Bond Inspection System

ABIS является программным дополнением к нашему прибору RSWA и был разработан для неразрушающего контроля адгезионных соединений, например, кромочных фланцев в автомобильной промышленности. Программное обеспечение соответствует концепции работы RSWA-GUI и, следовательно, обеспечивает простое переключение.

ABIS отображает адгезионное покрытие конструкции в виде так называемого C-scan, плоского дисплея с видом сверху. Таким образом, оператор может быстро определить положение, ориентацию и протяженность дефектов в клеевом соединении.

Свойства

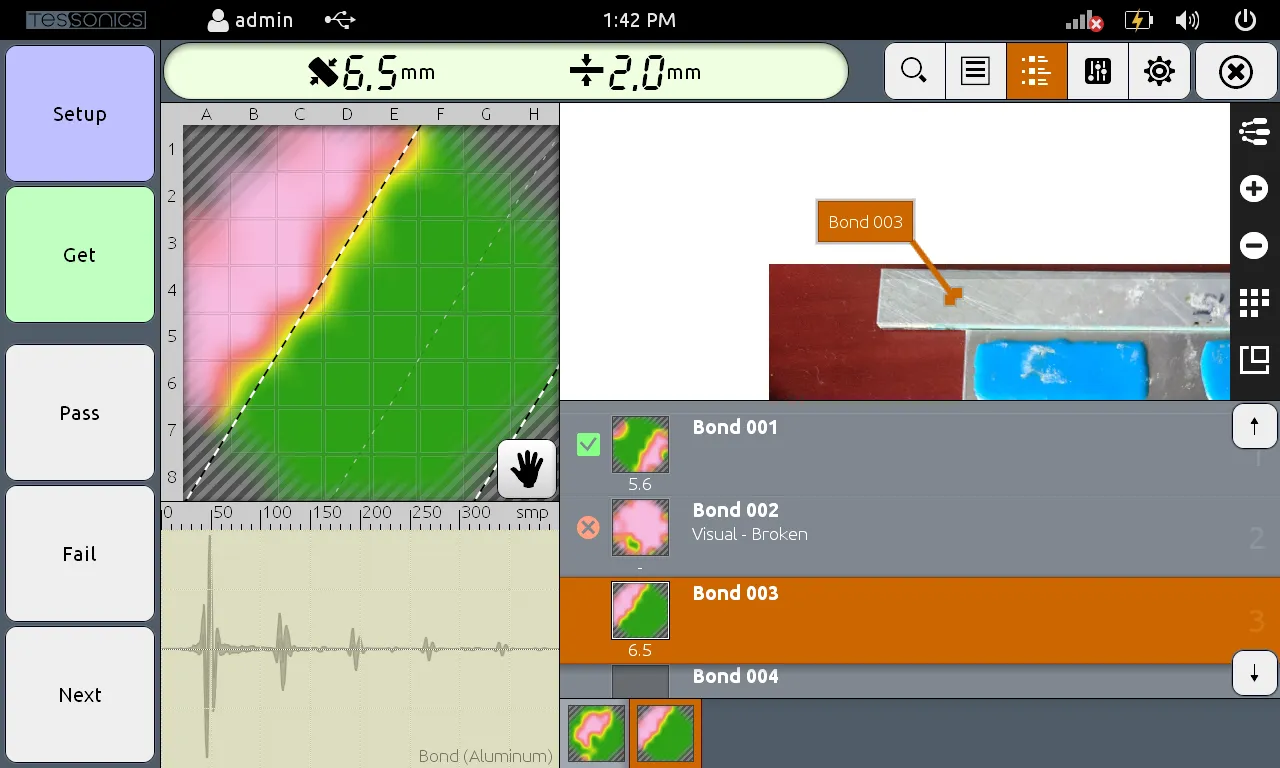

Отображение в реальном времени A- и C- сканы
Доступ с одной стороны
2х-мерное акустическое изображение клеевого покрытия размером 10 мм x 10 мм
Автоматическое определение ширины клеевого слоя
Поперечное разрешение: 1 мм
Применение -
Металлы: сталь и алюминий; толщина 0,7 - 2,0 мм; с покрытием, окрашенные и необработанные
Покрытия: толщина 0,1 - 1 мм; структурный и герметизирующий материал; предварительно отвержденный
