F1

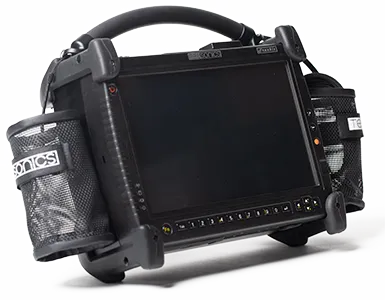

Платформа ультразвукового контроля качества точечной сварки F1

F1 - это ультразвуковое устройство, предназначенное для контроля качества контактных точечных сварных швов. F1 - это портативное и простое в эксплуатации устройство, способное получать изображения внутренних структур точечного шва. В дополнение к изображению сварной точки, это устройство оценивает диаметр измерения и сравнивает его с заранее установленными минимальными требованиями к размеру диаметра измерения.

Используя уникальную технологию многоканального ультразвукового матричного преобразователя, F1 собирает данные с поверхности и внутренних структур точки сварки. Специальные алгоритмы используют эти данные для восстановления изображения сварного точечного соединения и оценки среднего диаметра участка сварки в режиме реального времени.

    Возможности

  • Режимы однокадрового и непрерывного сбора данных
  • Автоматическая и ручная оценка размера измерения
  • Автоматическое определение глубины сканирования внутри металла
  • Два уровня сложности пользовательского интерфейса в зависимости от навыков оператора
  • Встроенная система отчетности и файловое хранилище
  • Применение для металических соединений:
  • 2Т и 3Т
  • Толщина пластин 0,6 – 2,4 мм
  • Типы материалов:
  • низкоуглеродистая сталь
  • высокопрочная сталь
  • двухфазная сталь сверхвысокой прочности
  • алюминий
  • Покрытия:
  • голое
  • цинковое покрытие (оцинкованное, гальваническое)
  • краска для электронного покрытия
  • покраска

       Аппаратное обеспечение

  • Intel® Atom N270 1.6GHz
  • 2 GB DDRII SODIMM
  • 2.5” 60 GB Solid State SATA
  • Gigabit Ethernet 10/100/1000Mbps
  • WLAN 802.11 b/g
  • Bluetooth 2.0 EDR Class 1 Module(optional)

        Экран

  • 10.2” TFT LCD display with LED backlight, Sunlight readable 500 nit
  • Разрешение экрана - 1024 × 600
  • Resistive touch screen
  • Заменяемая защитная пленка экрана
  • Размеры экрана - 27 × 26 × 11.5 cm (10.6 × 10.2 × 4.5 in)

       Кабель УЗК

  • Длина кабеля ультразвукового датчика - 2 m
  • 52 канала ультразвукового датчика
  • Защитная оплетка кабеля - фибергласс

        Внешние соединения

  • 1шт USB 2.0, 2 шт MiniUSB
  • Audio вход/выход
  • RJ45 Ethernet
  • PCMCIA, CompactFlash slots
  • 15 pin D-sub VGA port

      Вес с батареями

  • 4.5 kg (10 lb)

       Рабочие температуры

  • 5º – +40º C
  • Хранение - от -20º – до +60º C

       Питание

  • 2 шт 9-cell Li-ion  (7800 mAh)
  • Среднее время работы батареи: 9 – 12 часов
  • Внешний адаптер питания : 100 – 240 V, 50 – 60 Hz, 65 W

       Датчик (Transducer)

  • 52 канала
  • диаметр матрицы: 10 mm
  • Частота: 15 MHz
  • Корпус датчика - нержавеющая сталь
  • Сменные полимерные линие задержки
ПРОГРАММНЫЕ ОБОЛОЧКИ

RSWA

Resistance Spot Weld Analyzer

RSWA - это ультразвуковое устройство, предназначенное для контроля качества контактных точечных сварных соединений. RSWA - это портативное и простое в эксплуатации устройство, способное получать изображения внутренних структур точечного сварного соединения. В дополнение к изображению в реальном времени на экране, это устройство оценивает диаметр точки сварки и сравнивает его с заранее установленными минимальными требованиями.

Используя уникальную технологию многоканального ультразвукового матричного преобразователя, RSWA собирает данные с поверхности и внутренних структур сварной точки. Специальные алгоритмы используют эти данные для восстановления изображения точечного сварного соединения и оценки среднего диаметра участка сварки в режиме реального времени.

       Свойства

  • Однокадровый и непрерывный режимы сбора данных
  • Автоматическая и ручная оценка размера измерения
  • Автоматическое определение глубины сканирования внутри металла
  • Два уровня сложности пользовательского интерфейса в зависимости от навыков оператора
  • Встроенная система отчетности и файловое хранилище
  • Приложение
  • Металлические соединения: 2Т и 3Т; толщина листов 0,6 – 2,4 мм
  • Типы материалов: низкоуглеродистая сталь, высокопрочная сталь, двухфазная сверхвысокопрочная сталь
  • Покрытия: голое, цинковое (оцинкованное, гальваническое покрытие), электронное покрытие, краска

ABIS

Adhesive Bond Inspection System

ABIS является программным дополнением к нашему прибору RSWA и был разработан для неразрушающего контроля адгезионных соединений, например, кромочных фланцев в автомобильной промышленности. Программное обеспечение соответствует концепции работы RSWA-GUI и, следовательно, обеспечивает простое переключение.

ABIS отображает адгезионное покрытие конструкции в виде так называемого C-scan, плоского дисплея с видом сверху. Таким образом, оператор может быстро определить положение, ориентацию и протяженность дефектов в клеевом соединении.

       Свойства

  • Отображение в реальном времени  A- и C- сканы
  • Доступ с одной стороны
  • 2х-мерное акустическое изображение клеевого покрытия размером 10 мм x 10 мм
  • Автоматическое определение ширины клеевого слоя
  • Поперечное разрешение: 1 мм
  • Применение -
  • Металлы: сталь и алюминий; толщина 0,7 - 2,0 мм; с покрытием, окрашенные и необработанные
  • Покрытия: толщина 0,1 - 1 мм; структурный и герметизирующий материал; предварительно отвержденный
Датчик

52 элемента матрицы

        Свойства
  • 15 MHz частота
  • 8 x 8 расположение элеметов датчика
  • 1.25 x 1.25 mm расстояние между элементами
  • Применение
  • Точечная сварка: сталь и аллюминий
  • Клеевое соединение: сталь и аллюминий
