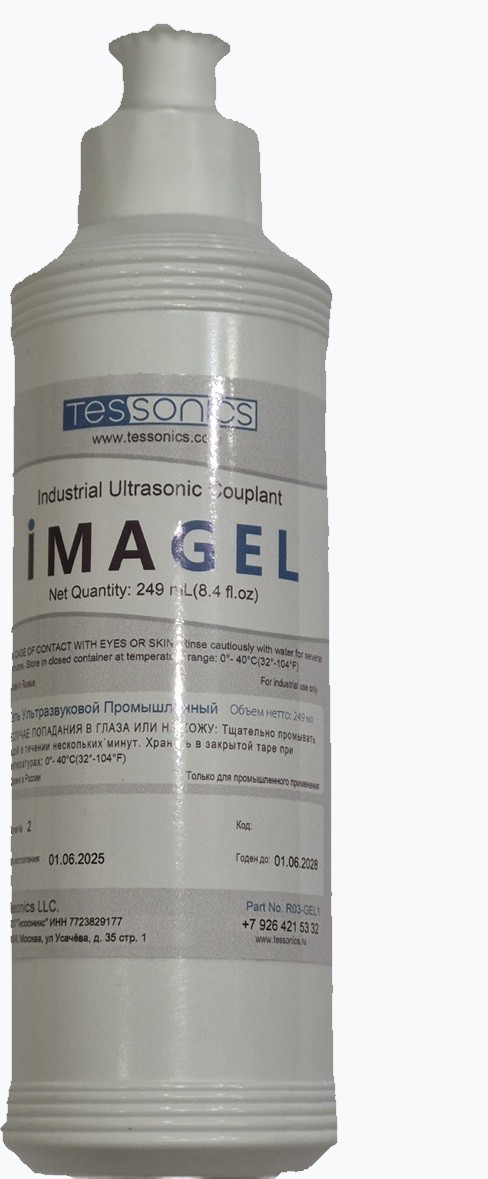

IMAGEL

Imagel

Гель индустриального применения

Наша цель при разработке и производстве IMAGEL - использовать акустическую связь с высоким импедансом для улучшения качества изображения при неразрушающем контроле в автомобильной и аэрокосмической промышленности. Другие используемые в настоящее время ультразвуковые соединительные гели в основном на водной основе, которые обеспечивают акустическое сопротивление всего 1,48 · 106 кг/(м2с). Они не очень подходят для металлов, где их количество значительно выше (сталь: 4,5 · 107 кг/(м2), алюминий: 1,7 · 107 кг/(м2)).
При наличии тонкого слоя покрытия между датчиком и контролируемым объектом его влияние не очень важно. Однако на шероховатых металлических поверхностях, таких как глубокие вмятины при точечных сварках, толщина геля может достигать 1 мм.

Это значительно повышает акустический импеданс соединения, поскольку несоответствия между акустическими сопротивлениями создают сильные отражения ультразвука от обеих поверхностей. Таким образом, гели для акустического соединения с более высокими импедансами, которые более точно соответствуют акустическим параметрам металла, помогают улучшить качество акустической визуализации.
IMAGEL на основе глицерина имеет плотность 1,18 г/см3 и акустическое сопротивление 2,39 · 107 кг/(м2с), что хорошо соответствует материалу наконечника преобразователя (линии задержки). Такое согласование устраняет отражение от линии задержки на границе раздела геля и уменьшает сигнал отражения от границы раздела геля и металла. Вязкость геля поддерживается в диапазоне 30-40 КЦ/с для предотвращения соскальзывания геля с контролируемых участков на наклонных поверхностях. Кроме того, в состав геля входит консервант для сохранения его качества в течение всего срока службы (3 года) и ингибитор коррозии для предотвращения разрушения металла.

ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ

Высокий акустический импеданс
Высокая вязкость
Не затвердевает на образцах для испытаний
Совместим с пластиками

БЕЗОПАСНОСТЬ

Не токсичен, не горюч
Не содержит тяжелых металлов, поверхностно-активных веществ, гликолевых эфиров, нитритов, силиконов, красителей
Безопасен для окружающей среды

Влияние на окисление металлов

Ингибитор коррозии устраняет разрушение металла, безопасен для использования на металлах

Вес и температура применения

249 mL
0° - 60°C

Safety Data Sheets

US-Canada (English) EU (English)

ПРИМЕНЕНИЕ

Проблема & Решение

Проблема

Решение

Высокое акустическое несоответствие между соединительным элементом и металлом

IMAGEL обладает акустическим сопротивлением 2,39·107 кг/(м2с), что обеспечивает эффективную передачу звука между датчиком и металлическим образцом для испытаний.

Шероховатые поверхности, такие как точечные сварные точки с глубокими углублениями

Высокая вязкость IMAGEL обеспечивает хороший контакт в местах, где зонд не может плавно соприкасаться с исследуемым образцом.

Контролируемая поверхность в вертикальном положении или над головой

Оптимальная вязкость IMAGEL обеспечивает легкое нанесение на тестируемую поверхность, оставаясь при этом на вертикальных поверхностях и над головой.

Пузырьки воздуха снижают качество сигнала

Процедура дегазации в процессе производства позволяет очистить IMAGEL couplant от микропузырьков воздуха.

Возможная коррозия проверяемой детали

Ингибитор коррозии предотвращает разрушение металла, безопасен для использования металлических деталей.

Недостаточный контакт с поверхностью из-за плохого смачивания

IMAGEL обладает отличными характеристиками смачивания; он обеспечивает надежный контакт и непрерывную передачу ультразвуковых волн по зоне тестирования.
